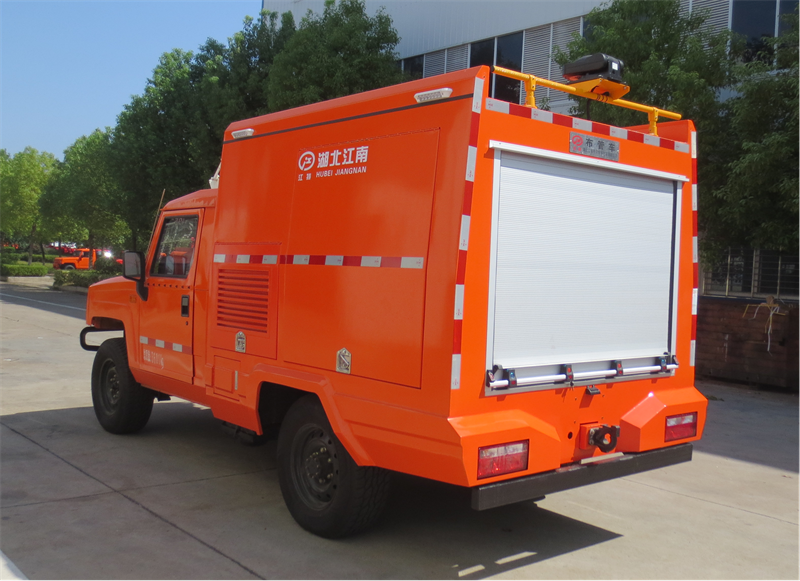

JDF5040TBGBAW6布管車，布管車又可稱為森林消防水帶敷設車。是一款適用于森林、草原等野外非公路環境下鋪設、回收消防水帶的特種作業車輛。車輛采用北京汽車BAW2043HHS42D型四驅越野底盤改制而成，具備森林消防水帶的存儲、運輸、擠排水、鋪設、回收等功能。標準水帶規格為DN40，選裝DN65、DN80水帶，單車配置DN40水帶總長度可達1500米。車輛標配2人，其中一人駕駛，一人操作收放帶，所有操作均在駕駛室內完成，水帶**回收速度4km/h，水帶敷設速度5～8km/h，車輛配備大功率柴油發電機組，及應急照明系統，可在野外長時間作業和夜間作業。

產品名稱

JDF5040TBGBAW6布管車

總質量

3600(Kg)

外形尺寸mm

5120*2030*2580

整備質量

3470 (kg)

駕駛室人數

2(人)

接近角/離去角

42/18(°)

前懸/后懸

775/1310（mm)

軸數

2

軸距

3035

軸荷(Kg)

1350/2250

車速

120 (Km/h)

【底盤技術參數】

底盤型號

BAW2043HHS42D

燃料種類

柴油

輪胎規格

265/70R16LT 10PR

前輪距

1540(mm)

后輪距

1540 (mm)

排放標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量

功率(Kw)

YCY24140-60A

廣西玉柴機器股份有限公司

2360

103KW

其它

側面防護及后下部防護裝置材料材質:Q235,側面防護裝置為整體式結構,后下部防護裝置連接方式:螺栓連接,后下部防護裝置斷面尺寸(寬×高):50×100(mm),離地高度:440mm;側面及后部作業照明燈僅在車輛作業狀態下使用,車輛行駛過程中關閉;ABS型號:DJABS-Y-03,生產廠家:鼎佳(天津)汽車電子有限公司。主要專用裝置有水帶牽引裝置,用于應急供排水時水帶的敷設與回收。

器材箱

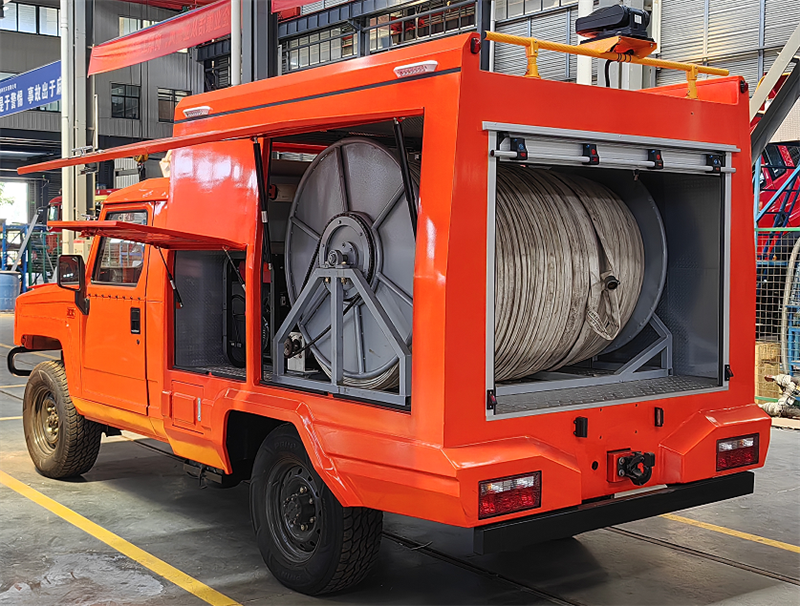

器材箱位于乘員室后部，后部設鋁合金卷簾門，左右分別設置有上翻門，帶氣彈簧易開啟，內有照明燈。器材箱室內根據需求配備器材掛具

水帶卷盤

卷盤位于器材箱后部，采用優質方管、圓管等焊接而成，可正反轉實現水帶收放

發電機

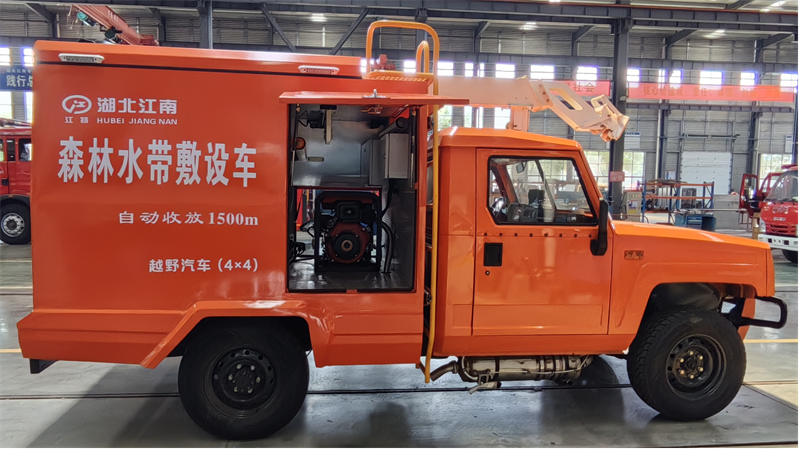

器材箱左前方配備5.5kW柴油發電機組，實現長時間連續作業及夜間照明

水帶導引機構

同步帶滑臺機構及水帶環形牽引導向輪配合，帶動水帶在卷盤軸向上左右移動，完成水帶螺旋式卷收

水帶舉升臂架及擠水裝置

伸縮式臂架位于器材箱頂部，將水帶舉升實現排水帶余水及水帶前部回收；水帶接頭可自動通過擠水輪，擠出水帶余水

爬梯

爬梯位于廂體右前方，采用滑動式爬梯，使用時拉出，拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理

水帶操作系統

發電機組啟停、水帶自動收/放、速度調整等

監控

水帶敷設、回收視頻記錄

照明系統

車身兩側安裝兩個LED側照明燈

配置升降照明燈，功率100WX2
