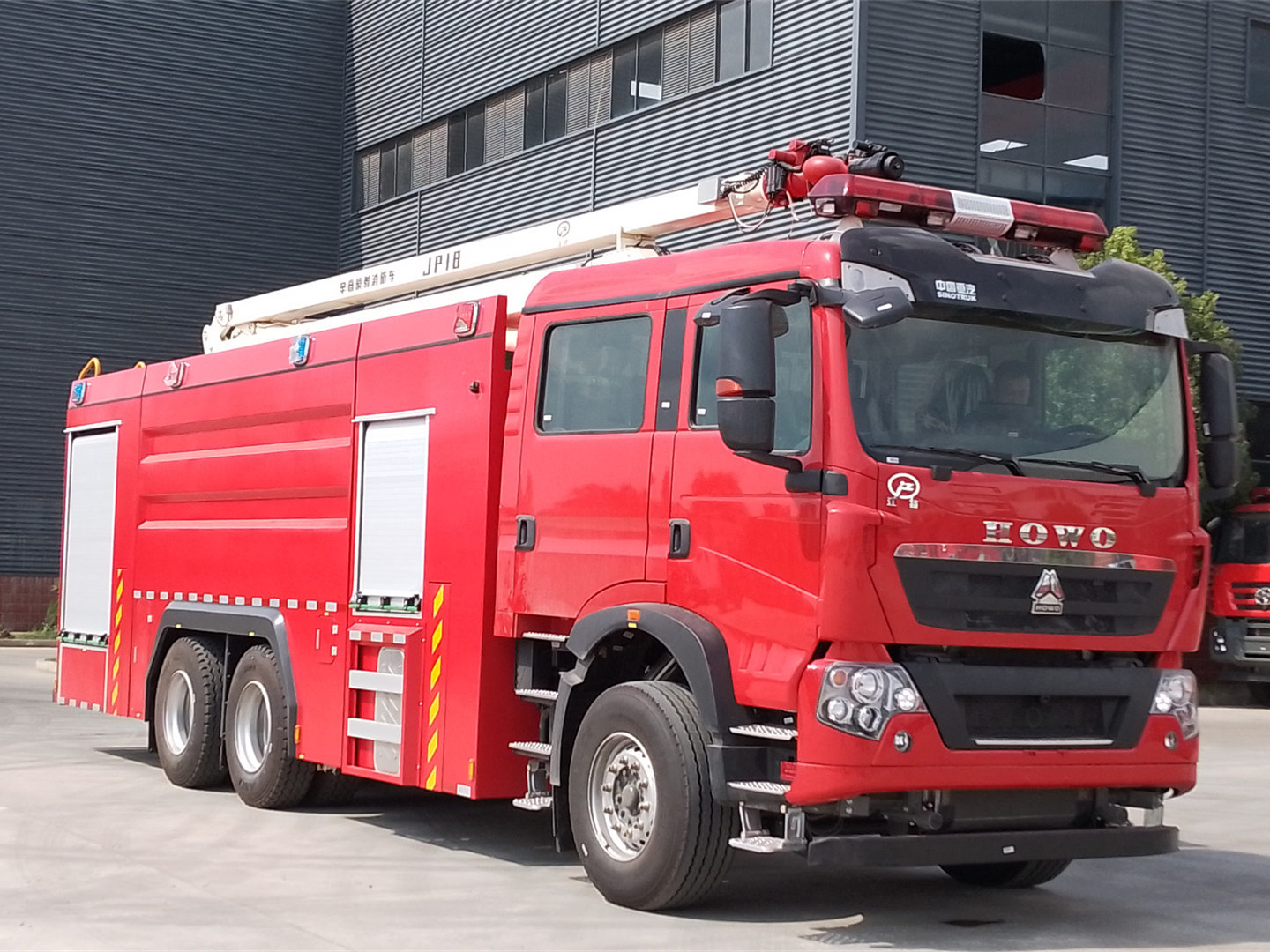

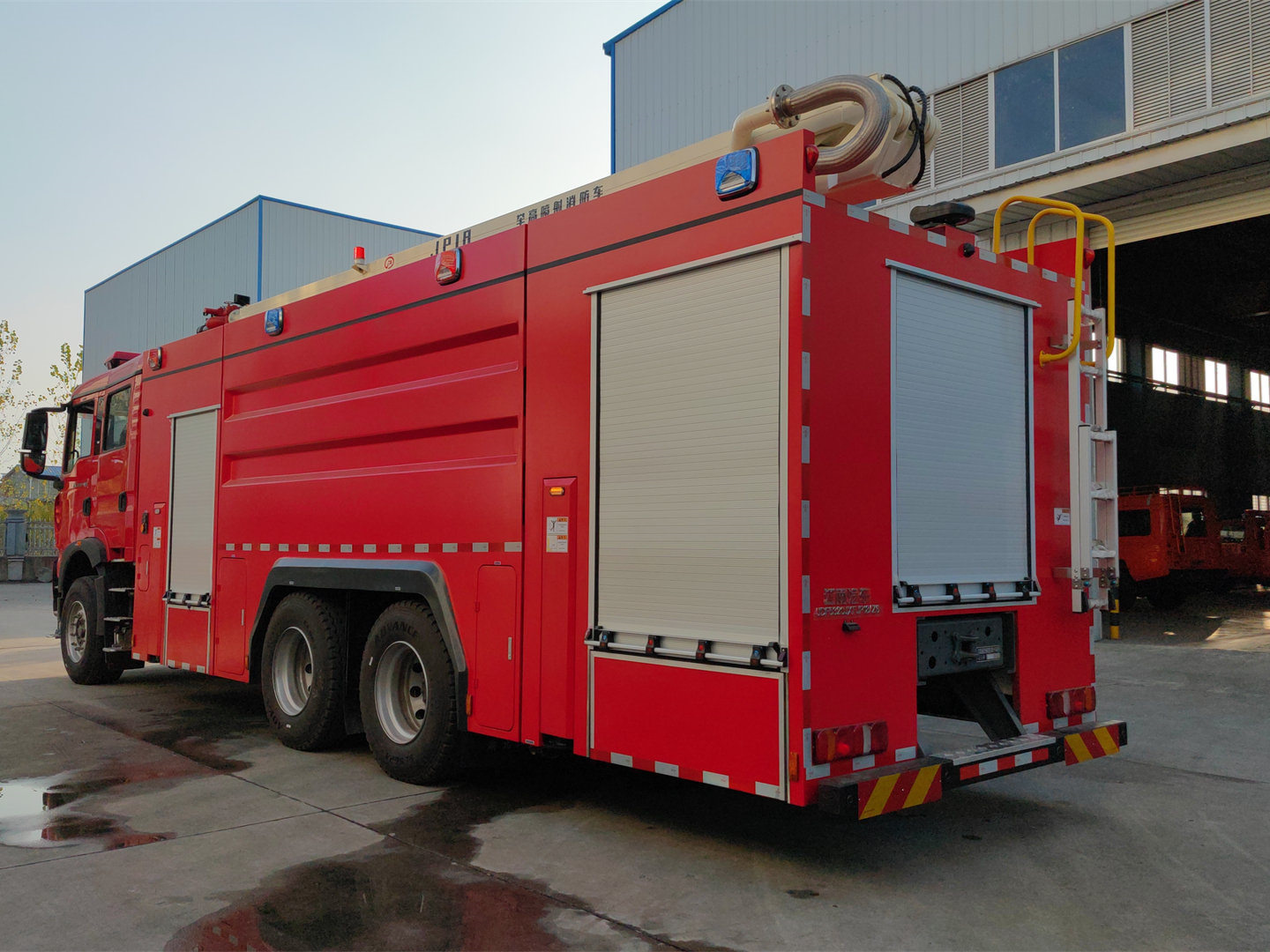

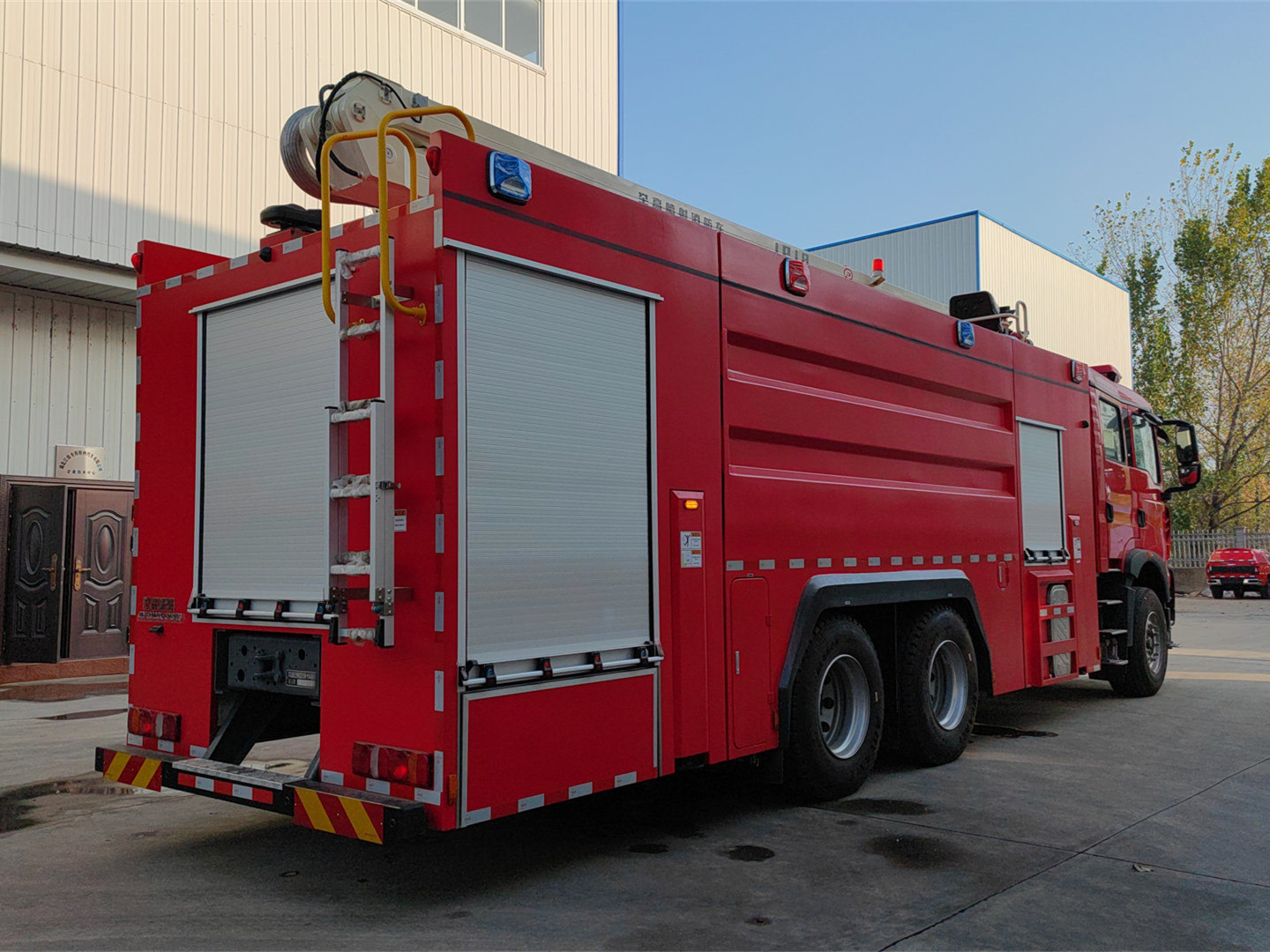

JDF5320JXFJP18/Z6舉高噴射消防車采用ZZ5357TXFV464MF5底盤改裝，MC11.46-61發動機，460馬力，車輛下臂總成采用兩節折疊臂架，上車全方位回轉，各運動機構均采用電氣液壓驅動的方式，電腦PLC操作；使該車具有操作簡便、動作靈活、安全可靠、實用性強等特點，適合現代化城市發展的實際需求。由于上車采用了電腦自動操控極限位置減速，消防實戰作業時展開時迅速，運動平穩。遙控消防炮射程遠，流量大，既可打直流又可噴霧，既可射水又可噴射泡沫。本車帶有水泵、炮、水罐、泡沫罐，是當前市場理想的高空消防滅火智能裝備。

產品名稱

JDF5320JXFJP18/Z6舉高噴射消防車

總質量

32500(Kg)

外形尺寸mm

10700×2550×3960

整備質量

20050 (kg)

駕駛室人數

2+4(人)

接近角/離去角

15/8(°)

前懸/后懸

1500/3200

軸數

3

軸距

4600+1400

軸荷(Kg)

6500/12850/12850

車速

100 (Km/h)

【底盤技術參數】

底盤型號

ZZ5357TXFV464MF5

燃料種類

柴油

輪胎規格

385/65R22.5

前輪距

2110(mm)

后輪距

1850 (mm)

排放標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量

功率(Kw)

MC11.46-61

重型汽車集團有限公司

10518

341KW

其它

罐體總?cè)莘e:11.961立方米,水罐容積:10.000立方米,水罐尺寸:3040×1420×2430mm,泡沫液罐容積:1.961立方米,泡沫液罐尺寸:595×1420×2430mm。左側為整體式側防護結構,右側側防護裝置材料:Q235,與車輛連接方式:螺栓連接。后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:465mm。ABS系統**器生產企業/型號為威伯科(上海)管理有限公司/4460046300。主要專用裝置有臂架、消防泵、消防炮。

支撐系統

支腿結構形式

H型支腿

縱向跨距

5470mm

橫向跨距

3050mm

調平方式

自動調平

支腿全展及調平時間

40S

工作高度

18m

工作半徑

7.5m

臂架形式

臂架由一節下臂加一節上臂構成，平穩性好，折疊臂

臂架操作方式

有線操作、上車操作面板近控，手動多路閥操作

臂架變幅角度

0°～80°

回轉范圍

  360°全回轉

升起額定高度并旋轉90°時間

110s

消防

水系

統

消防泵型號

雄真CB10/100-XZ （國產）

額定工作流量

額定流量：100L/s @ 1.0Mpa

消防炮型號

威斯特PLKD8/80 （國產電控炮）

水炮**射程

射程（水）≥65m，泡沫≥60m  （射程因流量大小會變化）

消防水炮平擺角

+170°

消防炮仰俯角度

仰角45°，俯角90°

安全保護系統

水平支腿動作安全功能

無觸點式感應開關，用于檢測垂直支腿回收狀態。垂直支腿未收回時水平支腿動作被靜止

軟腿狀態安全功能

無觸點式感應開關，用于檢測支腿支撐地面情況

水平支腿全伸狀態安全功能

無觸點式感應開關，用于檢測水平支腿是否處于全身狀態

支腿水平狀態安全功能

雙軸傾角傳感器用于檢測下車水平傾斜角度，為自動調平提供采樣數據，實現自動調平。同時實時監測下車水平狀態，下車傾斜角度超出范圍時禁止上車動作

臂架回落安全功能

對中開關用于檢測上車回轉位置，臂架沒有處于中間狀態時禁止回落

上下車互鎖安全功能

支腿沒有展開上車可操作狀態時，禁止上車動作，臂架未回落時禁止支腿動作

臂架作業范圍安全功能

通過角度傳感器實時監測臂架作業位置，臂架位置到達作業范圍的邊緣位置時禁止臂架向超出范圍方向。保證臂架處于安全作業范圍內

倒車安全功能

安裝360倒車影視

電氣系統

電控操作系統

有線遙控操作、下車操作臺操作、下車尾部設有支腿操作面板及水泵操作面板

整車標示

上面有指示燈、開關及操作指示手柄，都有中文指示說明

駕駛室

駕駛室頂部安裝有報jing器，駕駛室內安裝報jing器駕駛室內安裝可視倒車監視器

水炮操作

水炮通過有線遙控盒、水炮無線遙控盒均可進行操作、啟停

水泵操作

水泵通過下車操作面板均可進行操作。各種顯示均在泵室面板及操作面上通過儀表顯示

臂架電控操作

有線遙控盒操作

支腿便捷操作

支腿操作面板一鍵展及收

其他

自動脫離充電裝置，水泵出水自動穩壓

液壓系統

液壓系統型式

變量泵+比例閥系統

電腦系統

中文液晶觸摸式電腦系統，彩色液晶中文顯示屏，操作系統可顯示舉升高度、工作半徑、變幅角度、作業曲線等相關數據，并具有極限位置自動減速和停止誤操作報等功能。

主油泵

采用主油泵和與之相匹配的電液比例閥，避免了臂架運行的抖動，有效防止液壓系統油溫過高，保證了臂架動作的穩定性。

備用應急泵

應急備用動力單元操作：保證了在各種故障工況下操作的可靠性

油缸

國內優質品牌
